聚乙烯醇粉末在膩子中的作用
更新時間：2021-06-05 關注：3792
一、幾個名詞的定義
在建筑施工或裝修中，經常會用到膩子或涂料。由于南北地域的差異，材料來源的不同以及城鄉(xiāng)之間的生活水平差異，往往在不同的地方，使用不同的裝修材料。
在北方農村，目前還在使用刮大白，刮大白的主要原材料也是雙飛粉，也叫“ 大白粉”，它主要成分是重質碳酸鈣，重質碳酸鈣又簡稱為“重鈣”，通常用于將墻面、頂棚填補遮蓋找平、刮平刷白。

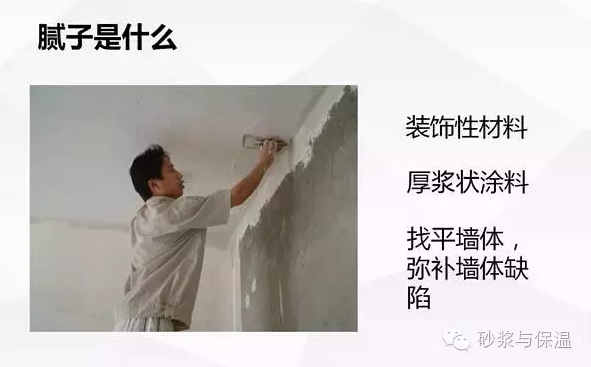

在城市家庭裝修中，普遍使用膩子來作墻面襯底和找平。膩子的主要成分是是由石膏粉、滑石粉、白水泥、粘結劑組合在一起搭配使用的的，石膏粉是可以加速干燥期，白水泥起的是粘結作用，滑石粉使墻面基層光滑、細膩。在建筑裝修中膩子按照形態(tài)分為膏狀膩子、干粉膩子和雙組分膩子。
我們理想的毛坯商品房應該是這樣的
但實際上我們拿到的毛坯商品房是這樣的
按照JG/T3049-1998《建筑室內用膩子》標準分類，內墻膩子分為Y型和N型，Y型即一般型，N型耐水型，具有一定耐水性的膩子。Y型膩子俗稱普通膩子、821膩子等，目前市場上的此類膩子基本是采用預糊化淀粉、羧甲基纖維素混和雙飛粉、 滑石粉等原材料生產的一種價低、質次的建筑裝修材料，因其使用的膠結材料本身具有可降解性質，涂層易粉化，遇潮濕很快霉變和降解，容易造成涂層粉化、開裂、空鼓、脫落。目前我國廣大地區(qū)生產的內墻膩子仍普遍采用聚乙烯醇107膠、羧甲基纖維素混和雙飛粉、滑石粉等粉體材料。雖然比進口膠粉以及乳液混和粉體材料成本要低，但還是存在工藝復雜，成本較高。特別是含有甲醛等大量的有害物質，可導致人的神經系統(tǒng)受損，嚴重時可致中毒和致癌，特別是對嬰幼兒以及年老體弱者危害更大。
耐水膩子通常是以灰鈣粉、滑石粉等為主要原料，加入羥丙基甲基纖維素醚（ HPMC）、聚乙烯醇粉末、可再分散乳膠粉等原料組成。灰鈣粉是一種外觀成白色的粉末狀物質，主要是由CaO，Ca(OH)2組成，CaO與水后生成Ca(OH)2，Ca(OH)2與空氣中的CO2反應生成堅硬的CaCO3，從而使涂層具有良好的耐水性，耐水膩子潔白細膩，手感好；有仿瓷效果（需要增加壓光工序）；具有良好的耐水性，在水中浸泡7天不空鼓、脫落。
在中原地區(qū)稱之為仿瓷涂料，實際上也是屬于耐水膩子，經過壓光拋光工序，膩子表面形成相當光滑的的效果。
二、聚乙烯醇粉末在膩子中的作用及機理
聚乙烯醇粉末與其它粉體干混后，加水形成膏狀漿體。水分揮發(fā)后形成了無機與膠結料構成的框架結構，即水硬性材料構成的脆硬性骨架，以及聚乙烯醇粉末在間隙和固體表面成膜結構的柔韌性連接，這種連接可以想象成由很多細小的小彈簧連接在剛性的骨架上，由于聚乙烯醇形成的高分子樹脂薄膜的拉伸強度遠高于水硬性材料的數(shù)量級以上，使得膩子的自身強度得以增強，即內聚力得以提高。由于聚合物的柔性，形變能力遠高于水硬性材料等形成的剛性結構，這樣能提高膩子的形變能力，分散應力的作用得到大幅提高，從而改良了膩子的抗裂性能。聚乙烯醇粉末的耐水性能較可再分散乳膠粉要弱一點，但是在含有水泥的耐水膩子堿性體系中，聚乙烯醇會被膩子中水泥水化生成的堿所皂化，同時被石英類材料所吸收，聚乙烯醇的親水性能大大被弱化了，因此并不會影響耐水膩子的耐水性能。
三、膩子的掉粉、小顆粒等原因的癥結及解決方法
外墻膩子的強度一部分是靠水泥自身的強度，水泥是水硬性材料，要靠適量的水養(yǎng)護才能達到強度，因為膩子本身涂層比較薄，如果膩子本身水分養(yǎng)護不夠的話有可能造成膩子缺水造成粉化脫粉，可以適當增加纖維素醚的用量，或者調整一下聚乙烯醇粉末的用量。
薄層膩子的強度一部分來自粘結料，一般添加3-5公斤的聚乙烯醇粉末應該不會掉粉了。
有時生產出的膩子成品會出現(xiàn)脫粉和手感粗糙現(xiàn)象，那主要是普遍存在的填料不純的問題，要檢查填料中的灰鈣和水泥質量，在北京、河北、山西、山東、河南、沈陽市場經抽查灰鈣中含大白粉超過60-70％，水泥含大白粉超過60％以上，或者施工中沒有掌握好壓光時間，控制膩子八成干是壓光佳時間，這容易造成脫粉現(xiàn)象。出現(xiàn)手感不光滑，主要是重鈣、灰鈣沒有達到400目以上細度所造成的。 那如何用簡便的方法來檢查灰鈣和水泥的質量呢，方法很簡單，將灰鈣、水泥分別用清水調成糊狀物，刮到墻體上，干后用手擦，如有硬度不脫粉是正宗的質量合格的，否則是假冒偽劣產品。
仿瓷膩子在拋光壓光后出現(xiàn)小顆粒現(xiàn)象，這與聚乙烯醇粉末的質量有很大關系。聚乙烯醇粉末的細度以及聚乙烯醇原料質量都會影響仿瓷膩子的質量。國內好多商家以180目或200目為賣點，實際上忽悠客戶。按照國際上對粉體的細度描述是以過篩率為標準的，如日本和臺灣生產的聚乙烯醇粉末產品，我們通常稱之為S級，其產品標準是95%通過 80目的篩子。如果在大規(guī)模生產過程中所有產品達到180目以上幾乎是不可能的，粉末越細，靜電越厲害，那是無法通過振動篩的，也根本無法進行工業(yè)化生產。粉末粒徑不能大于180微米，過粗的聚乙烯醇粉末不容易迅速溶解于水；聚合度過高的聚乙烯醇粉末也影響其在水中的溶解性，一般我們建議使用聚合度在1700以下的聚乙烯醇粉末；從我們接觸的膩子生產廠家來看，采用電石法生產的聚乙烯醇粉末在配置膩子粉的時候，容易出現(xiàn)產品使用過程中有小顆?，F(xiàn)象，建議換用乙烯法（或石油天然氣法）生產的聚乙烯醇粉末來配置生產膩子粉。
